DGQ系列（交流電動機）低壓固態軟起動器
3
- 詳細描述
- 原理及特性
- 型號定義及選型說明

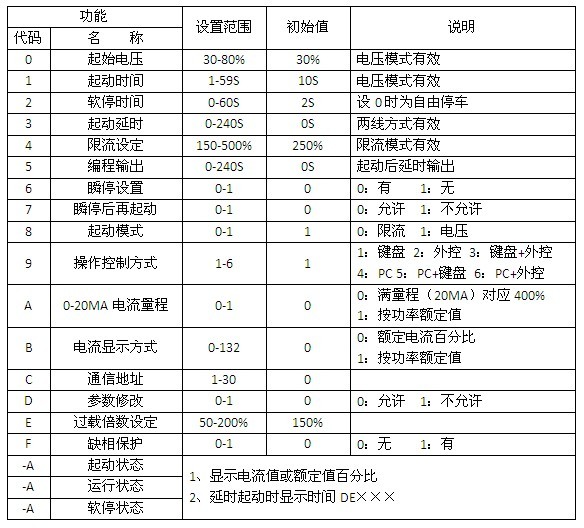

- 技術參數

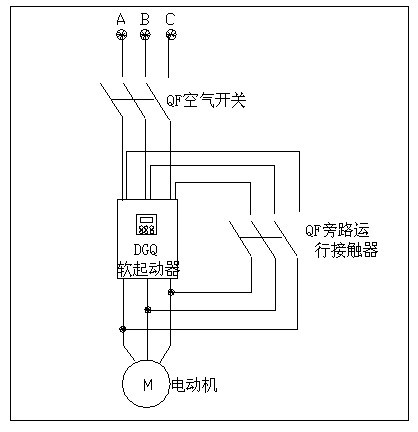

- 一次方案
DGQ-C系列智能軟起動控制裝置是專門為各種行業中不同功率的低壓異步電動機的起停而設計的。該裝置控制系統以DSP為控制核心，采用電機控制算法理論及電力電子技術，實現了裝置全數字化自動控制，使它具有很強的抗干擾能力，不會產生無故障停機現象。為了增加裝置的適用性、方便性，系統設計了交流接觸器旁路運行及無交流接觸器本機運行方式可供選擇，在起動方式上它具有電壓斜坡起動、限流起動等多種方式，而停機方式有自由停機、軟停機、剎車制動可供選擇，可適應各種載荷電機的控制需要。
DGQ-C系列智能軟起動控制裝置可以針對不同的載荷類型設定不同的起動及停止參數，以最佳的起動效果來起動電機。通常情況下將電機的起動電流控制在額定電流的三倍左右。并且該裝置還具有斷相、堵轉、電流不平衡、過壓、欠壓、短路、過熱保護等完善的保護功能。不僅有效地保護了電機，延長了負載系統與電機的使用壽命，而且還能消除電機起動時對廠用電網的沖擊。
-
固態軟起動器以CPU為管理中心、ASIC專用集成電路為核心組成的控制系統和晶閘管(可控硅)等電子元件組成，由微處理器發出“觸發”脈沖加到六只晶閘管的觸發極上，以控制晶閘管的導通角，使晶閘管的輸出電壓、電流受“觸發”脈沖的相位角控制，因此可以用微處理器控制晶閘管的輸出電壓，由零緩慢地升至全壓，而使電動機轉速由零升到額定轉速，實現電動機的軟起動。
DGQ-c系列電動機軟起動器產品特點：
◆控制系統采用人性化的設計，具有友好的中文顯示人機界面和多種組合控制操作模式，顯示清晰，操作簡單，極大的方便了用戶的使用;
◆采用哈佛總線及整體化設計，減少系統連線，DSP芯片生產工藝采用SMT貼片技術，整機出廠前進行了高溫老化及振動實驗，保證了可靠的產品質量;
◆具有多種起動方式，電壓斜坡式起動方式可得到最佳的輸出轉矩;恒流起動方式可限制最大起動電流，但起動時間稍長。具體方式可根據現場狀況進行選擇;
◆具有完善的保護功能：缺相、起動過流、運行過載、欠載、過熱和起動時間過長等十二項保護;并具有故障斷電保存及字符提示功能，便于查找故障原因;
◆ 具有自由停車、軟停車和剎車制動等多種停車方式可供選擇。輸入輸出控制點可根據需要現場編程，以滿足不同場合下的使用需要;
◆起動電流倍數、起動時間、起始電壓等參數可根據不同負載進行調整，以減少起動損耗，達到最佳起動效果，平穩起動電機及拖動負載;
◆具有RS-485通訊功能及0-20mA標準模擬電流輸出，系統與上位機可進行雙向通訊，以適應外圍設備監控;
◆具有性能可靠，安裝、操作、使用簡便等特點。
-
產品型號說明
DGQ – C - 075
| | |
| | | 額定功率：075表示75KW產品系列：
| | C系列 (帶RS485通訊,中文顯示)
| 低壓固態軟起動器
產品規格
型號
適用電機
起動時間
（S）
起動電流（A）
功率（KW）
電流（A）
電壓（V）
DGQ-C-075
30-75
150
380
10-99S
可調
空載≤1.5Ie
輕載≤2.5Ie
重載≤3.5Ie
DGQ-C-100
75-100
200
DGQ-C-200
100-200
400
DGQ-C-300
200-300
600
DGQ-C-400
300-400
800
DGQ-C-500
400-500
1000
-
-
